Schnellkupplungen Wasser: Präzise Verbindungstechnik für flüssigkeitsführende Systeme

Schnellkupplungen für Wasser sind unentbehrliche Verbindungselemente im industriellen Umfeld, wenn es um die sichere, dichte und schnelle Verbindung von Schlauch- oder Rohrleitungen in Wasserkreisläufen geht. Im Kern ermöglichen diese Kupplungen das zuverlässige Kuppeln und Entkuppeln von Leitungen ohne Werkzeug, ohne Medienverlust und ohne nennenswerten Druckabfall. Für die Nutzung in wasserführenden Systemen ist die Auswahl der richtigen Bauform, Werkstoffe und Dichtungen entscheidend, um sowohl mechanische Belastungen als auch chemische Einflüsse durch Wasserzusätze dauerhaft auszuhalten. Der Einsatzbereich von Schnellkupplungen im Wasser umfasst z. B. die Kühlkreisläufe in Maschinenbau und Elektronik, Pumpenanschlüsse in der Wasser- und Abwassertechnik sowie interne Wasserkühlungen an empfindlichen Geräten, etwa in Hochleistungs-PCs. Typische Anwendungen fordern dabei, dass bei Entkuppeln keinerlei oder nur ein minimaler Mediumsfilm austritt, um Verunreinigungen und Wasserverlust zu vermeiden.

Materialien und Bauformen für optimalen Wasserkontakt

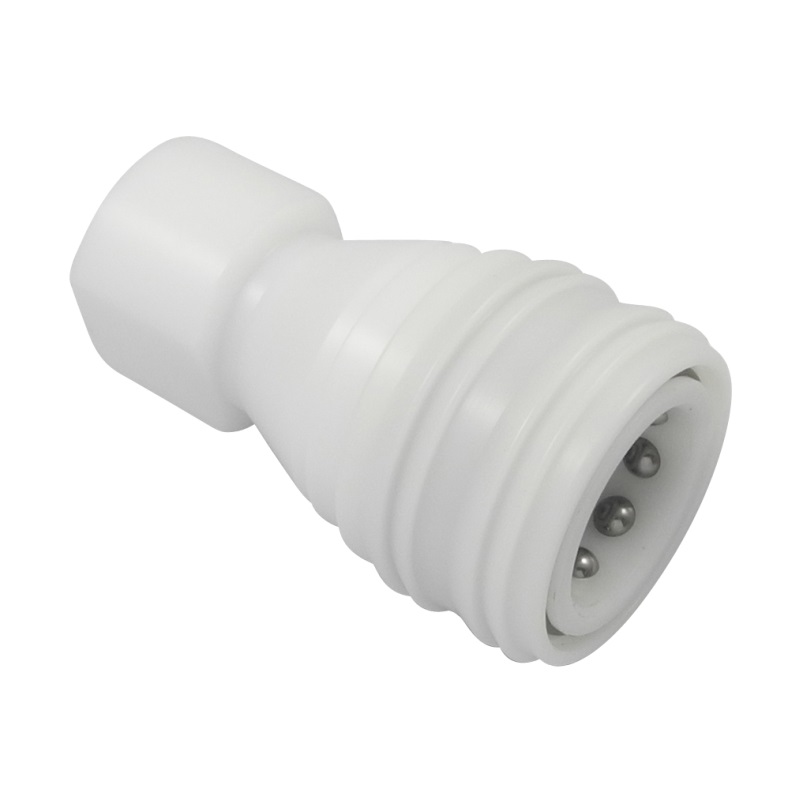

Zur Gewährleistung der Korrosionsbeständigkeit und Langlebigkeit kommen für Schnellkupplungen im Wassereinsatz primär vernickeltes Messing, Edelstahl und hochwertige Kunststoffe wie PVDF (Polyvinylidenfluorid) zum Einsatz. Edelstahl bietet einen hohen Schutz gegen Korrosion und ist chemisch beständig gegen verschiedene Wasserzusätze, während PVDF-Kupplungen mit PEEK-Federn besonders für den Einsatz mit Reinstwasser und in chemisch aggressiven Umgebungen geeignet sind. Thermoplastische Schläuche und Kupplungen aus Kunststoffwerkstoffen werden bevorzugt in Anwendungen genutzt, bei denen die Leichtigkeit, chemische Resistenz und einfache Handhabung im Vordergrund stehen. Die Bauformen der Schnellkupplungen variieren, von einseitig absperrenden Varianten bis hin zu beidseitig absperrenden Systemen nach Normen wie DIN 7241-1 (Serie B). Letztere verhindern das Austreten von Wasser an beiden Kupplungselementen beim Trennen und sind deshalb für den Einsatz in sensiblen Wasserkreisläufen besonders geeignet. Zudem ist auf ein nahezu lufteinschlussfreies Kuppeln zu achten, um eine ungestörte Flüssigkeitszirkulation sicherzustellen.

Anschlüsse und Dichtungssysteme in der Wasser-Schnellkupplungstechnik

Die Anschlussgrößen reichen üblicherweise von 1/8 Zoll bis 1 Zoll, angepasst an die jeweiligen Rohr- oder Schlauchdimensionen. Für eine sichere Dichtung kommen robuste Werkstoffe wie NBR (Nitril-Butadien-Kautschuk), FKM (Fluorkautschuk) oder EPDM (Ethylen-Propylen-Dien-Kautschuk) zum Einsatz, die je nach Einsatztemperatur und Wasserqualität ausgewählt werden. EPDM beispielsweise ist beständig gegen heißes Wasser und Dampf, was den Einsatz in industriellen Kühlkreisläufen und Wärmeübertragungssystemen ermöglicht. Ebenso ist die Dichtungswahl entscheidend für die Chemikalienresistenz, falls Zusätze oder behandeltes Wasser durch das System fließt.

Praxisbeispiele für Schnellkupplungen im Wassereinsatz

Im Maschinenbau werden Schnellkupplungen häufig genutzt, um Wasserkreisläufe modular und wartungsfreundlich zu gestalten. Beispielsweise werden Kühlleitungen von Werkzeugmaschinen mit beidseitig absperrenden Schnellkupplungen ausgestattet, die bei Wartung oder Umrüsten ein schnelles Trennen der Leitungen erlauben, ohne dass Wasser austritt oder das System entlüftet werden muss. In einem solchen Setup ermöglicht die robuste Konstruktion der Kupplungen eine hohe Durchflussrate und die schnelle Trennung einzelner Kreisläufe, was Stillstandzeiten minimiert. Ein weiteres Beispiel sind Kühlkreisläufe in Rechenzentren oder Industrieelektronik, wo Schnellkupplungen eingesetzt werden, um modulare Kühlsysteme aufzubauen. Dort verbindet eine Schnellkupplung die Wasserschläuche zwischen Kühlverteiler und elektronischen Komponenten. Die Einhandbedienung und die sichere, dichte Verbindung sorgen dafür, dass die Kühlung bei Reparaturarbeiten schnell getrennt und wieder angeschlossen werden kann, ohne die Leistung in der Anlage zu beeinträchtigen und ohne Kontamination der internen Kühlflüssigkeit. Im Bereich der Wasser- und Abwassertechnik sind Schnellkupplungen essenziell für flexible Pumpenanbindungen. Pumpen lassen sich per Schnellkupplung einfach ausbauen oder bei Bedarf austauschen, wobei die Kupplungen so konstruiert sind, dass sie medienberührte Teile minimieren und ein Leckagrisiko fast vollständig ausschließen. Die hohe Resistenz gegen Wasserzusätze erlaubt den Einsatz auch in anspruchsvollen Umgebungen mit leicht aggressivem oder behandeltem Wasser.

Die wichtigsten Vorteile in den Anwendungen

- Einhandbedienung mit sicherer Verriegelung erhöht die Arbeitssicherheit
- Beidseitige Absperrventile vermeiden Medienverlust und Umweltschäden
- Hohe Druck- und Temperaturbeständigkeit, angepasst an die jeweiligen Nutzungsszenarien
- Kompatibilität mit verschiedenen Materialien und Normen ermöglicht flexible Integration
- Geringer Druckabfall durch optimierte Strömungswege in der Kupplungskonstruktion
