Schnellkupplungen verbinden hydraulische Systeme sicher, verblindungsfrei und reproduzierbar — zentral für Maschinenbau, mobile Arbeitsgeräte und Fertigungsanlagen. Die Auswahl der richtigen Hydraulikkupplung richtet sich nach Druckstufe, Förderstrom, Medium, Anschlussform und Umgebungsbedingungen. Bei der Entscheidungsfindung sind Materialwahl, Dichtungssysteme, Verriegelungsarten und Normanschlüsse die maßgeblichen Kriterien, um Leckage, Druckabfall und unerwünschte Systemeingriffe zu vermeiden.
Konstruktive Varianten und Werkstoffe

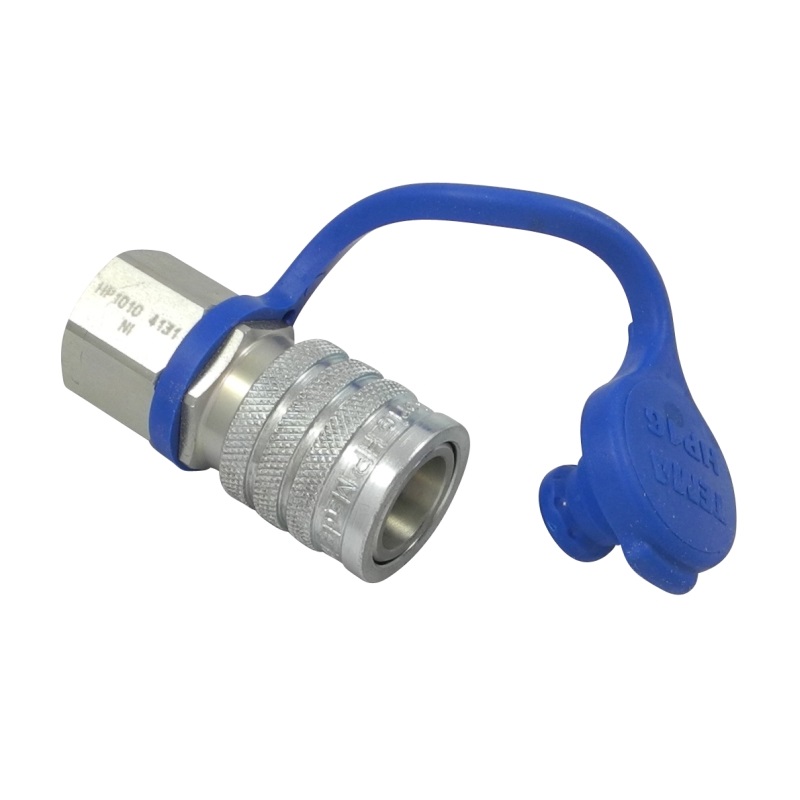

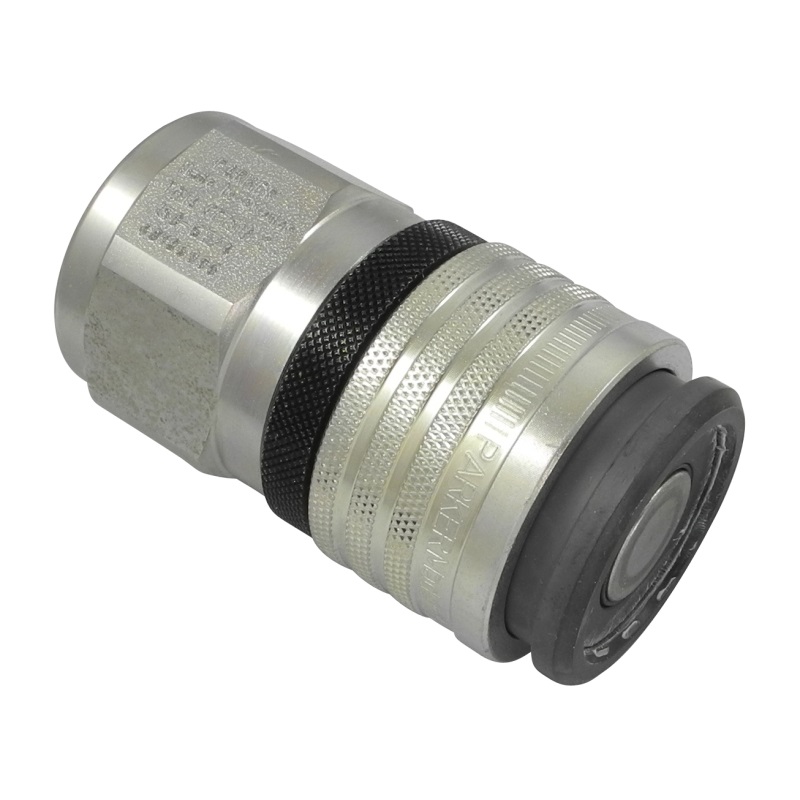

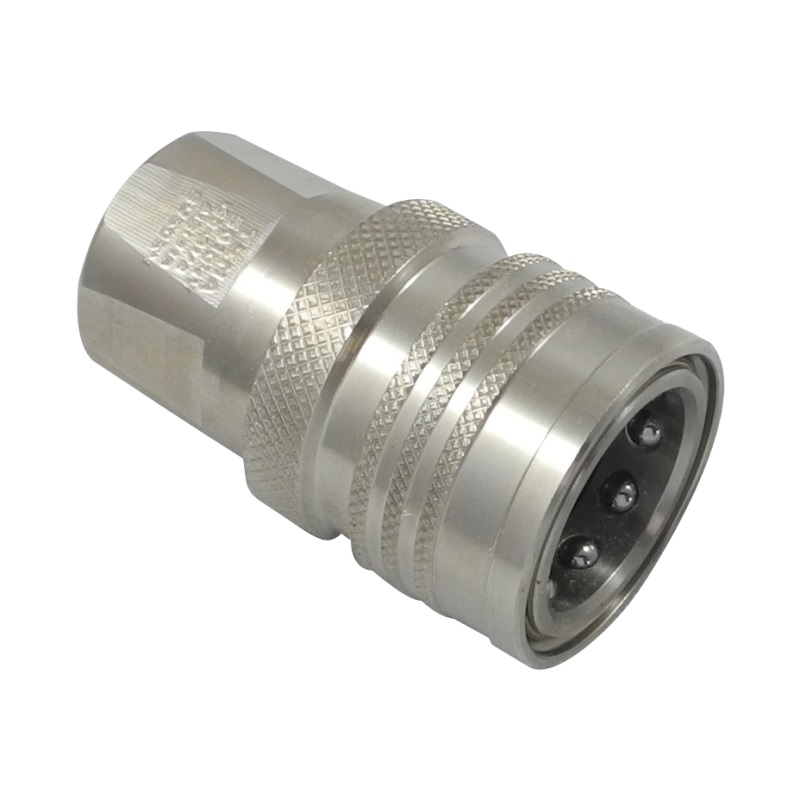

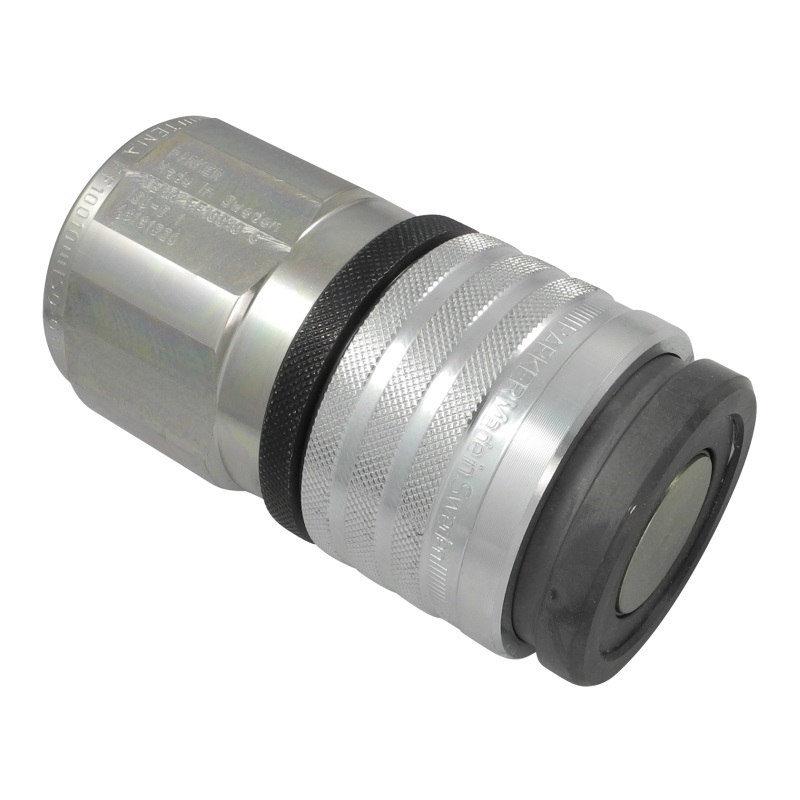

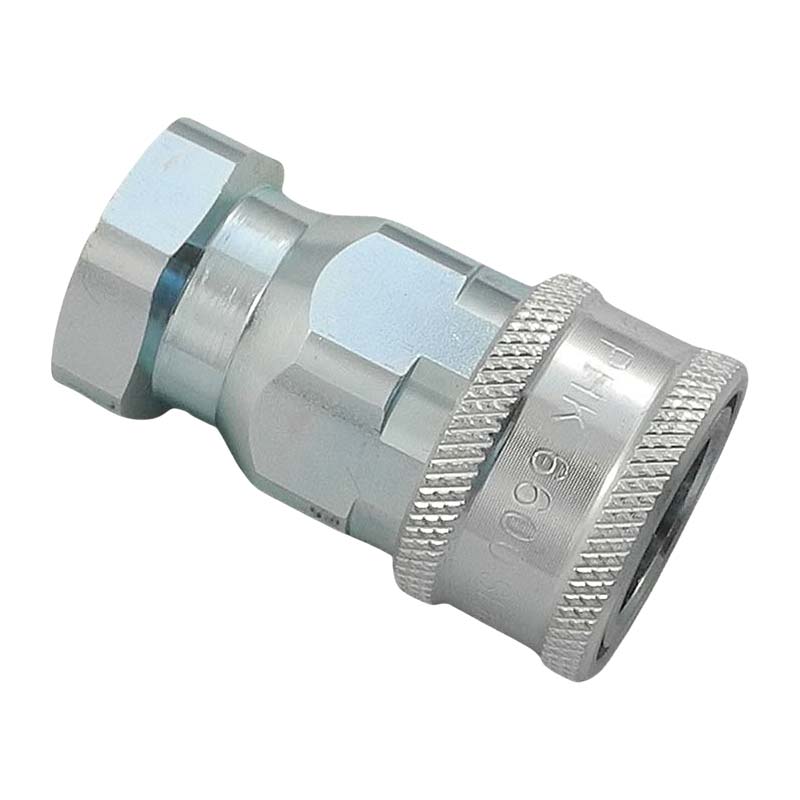

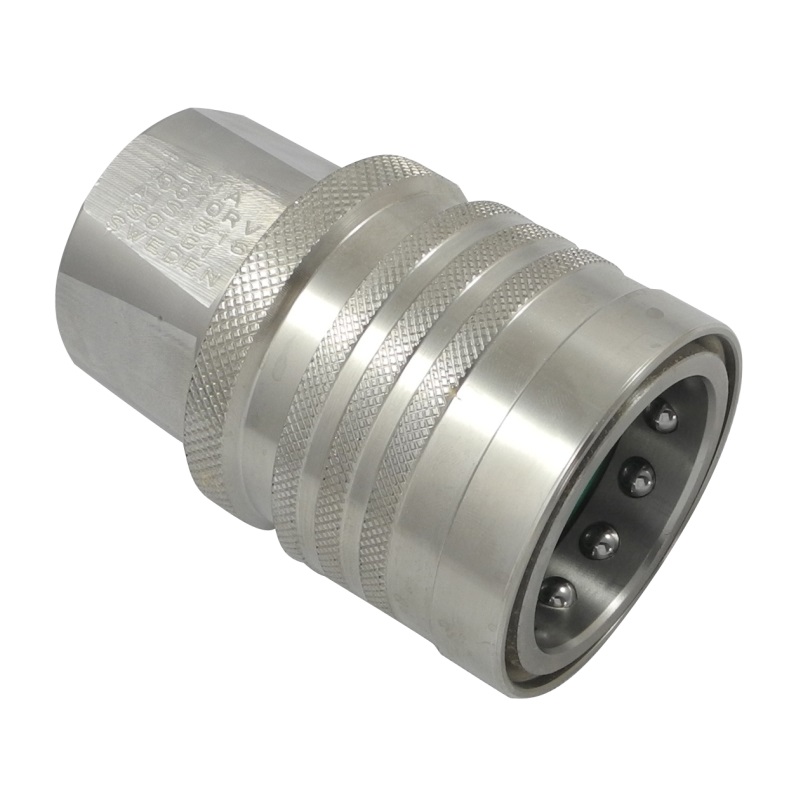

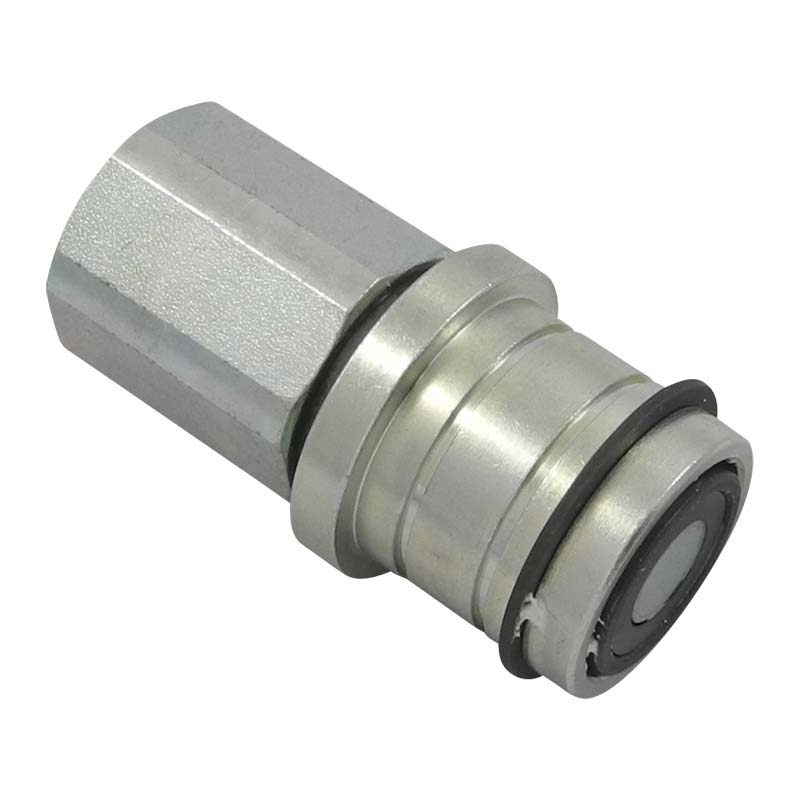

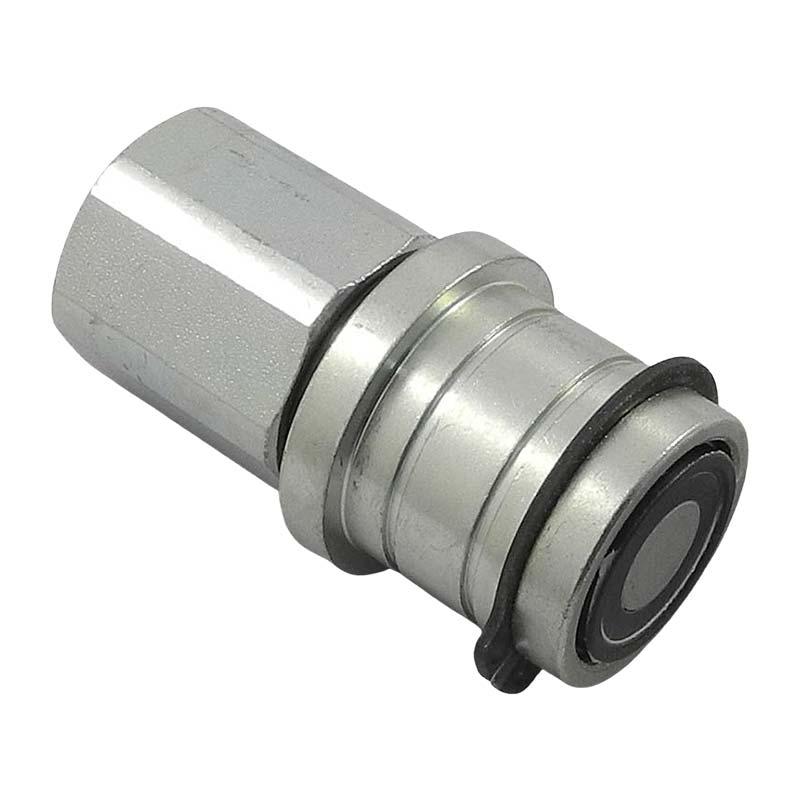

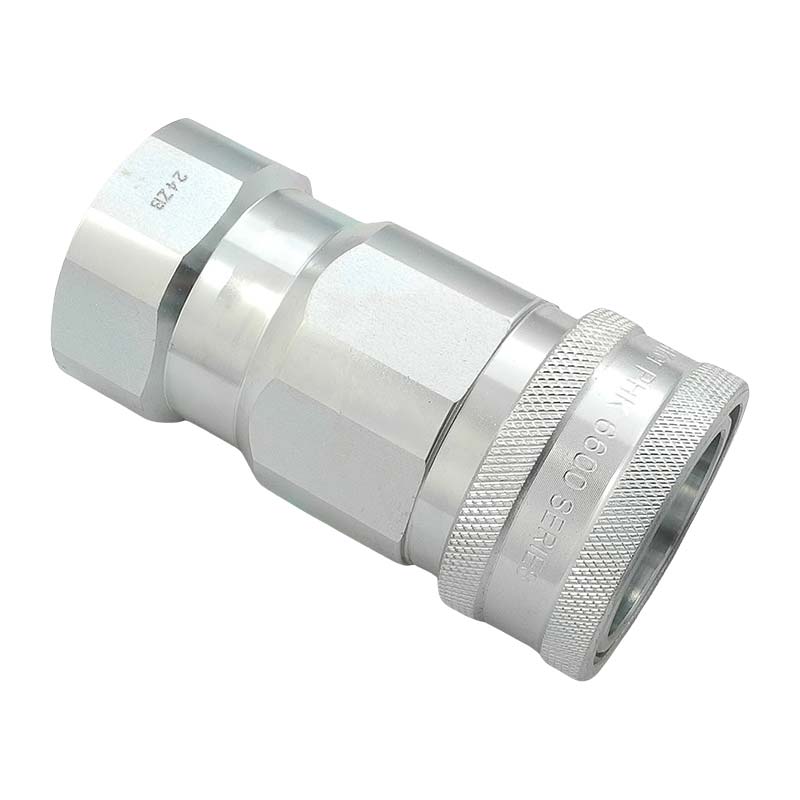

Hydraulikkupplungen gibt es als ein- oder mehrteilige Schnellkupplungen, als Steck- oder Schraubkupplungen, mit Sperrventil (in beiden Kupplungsringen oder nur in einer Hälfte) oder ohne Ventil. Typische Werkstoffe sind hochfester Vergütungsstahl für Anwendungen mit hoher mechanischer Belastung, rostfreier Edelstahl (1.4404/316L) für korrosive Umgebungen und Buntmetalle wie Messing für moderate Drücke und gute Bearbeitbarkeit. Oberflächenvergütungen wie galvanische Vernickelung, Phosphatierung oder hartverchromte Beschichtungen verbessern Korrosionsschutz und Verschleißfestigkeit. Für mobile Anwendungen sind leichte Aluminium-Ausführungen verfügbar, die jedoch auf begrenzte Druckklassen abgestimmt sind.
Dichtungs- und Ventiltechnik
Dichtungspartner bestimmen Einsatztemperatur, Kompatibilität mit Hydraulikölen, Dichtungsverschleiß und Leckagerate. Standardmaterialien sind NBR (Nitril) für mineralölbasierte Hydraulikflüssigkeiten bis ca. 100 °C, FKM (Viton) für höhere Temperaturen und aggressive Medien sowie PTFE-gefüllte Dichtungen für extrem verschleißfeste Anwendungen. Elastomer-Metall-Verbunddichtungen bieten zusätzliche mechanische Stabilität in pulsierenden Systemen. Ventilvarianten reichen von einfachen Rückschlagventilen zur Vermeidung von Medienverlust bis zu integrierten Durchflussbegrenzern und Druckausgleichselementen für schnelle, sichere Trennung ohne Kavitation.
Anschlussformen und Normen
Normierte Anschlüsse erhöhen Austauschbarkeit und Planungsverlässlichkeit. Gängige Anschlussnormen sind BSP/PG (ISO 228), metrische Gewinde (ISO 6149/ISO 1179), ORFS und JIC für hohe Dichtigkeitsanforderungen sowie SAE-Flanschverbindungen für sehr hohe Ströme und Drücke. Kompatibilität mit Leitungsmaterial (Stahlrohr, Hydraulikschlauch, Rohrleitungen) entscheidet über die benötigten Adaptionen. Achten Sie auf Nenndruckangaben (z. B. 250, 350, 420 bar) und Durchflusskennzahlen (Kv oder Qmax), da die Kupplung hydraulische Dämpfung und Druckverlust im System beeinflusst.
Anwendungsorientierte Auslegung

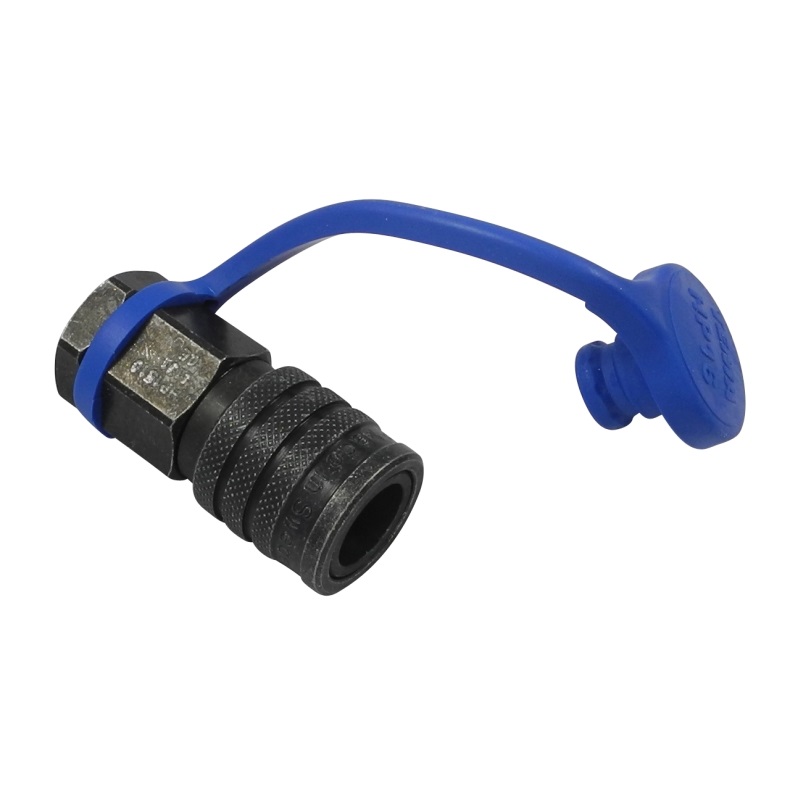

Die Auslegung erfolgt systemorientiert: Für Hochdruckzylinder in Baumaschinen sind verschleißfeste, druckdichte Schnellkupplungen mit Sperrventil und gehärteten Stahleinsätzen erforderlich. In der Lebensmittel- oder Pharmaindustrie stehen hygienische Schnellkupplungen aus Edelstahl mit FDA-konformen Dichtungen im Vordergrund. In der Fertigungstechnik, etwa bei schnellen Werkzeugwechseln, zählen geringe Einschaltkräfte, hohe Lebensdauerzyklen und reproduzierbare Dichtigkeit. Mobile Arbeitsgeräte benötigen oft kombinierte Kupplungen mit Staubschutzkappen und rüttelfesten Verriegelungen. Energetisch relevante Anlagen wie Pressen verlangen minimierten Druckverlust und kurze Umschaltzeiten, um Zykluszeiten nicht zu verschlechtern.
Praxisbeispiele
Beispiel 1: Be- und Entladung eines Hydraulikaggregats in Kleinserienfertigung. Ein Fertigungsbetrieb setzt Schnellkupplungen mit sauber trenntem Sperrventil ein, um Werkzeuge ohne Medienverlust zu tauschen. Die Kupplungen bestehen aus verzinktem Stahl, NBR-Dichtungen und besitzen metrische ISO-Anschlüsse; dadurch werden Ölleckagen und Luftansaugung verhindert, die sonst Qualitätsabweichungen verursachen würden.
Beispiel 2: Außenanbauhydraulik an Landmaschinen. Hier werden Kupplungen aus Edelstahl mit FKM-Dichtungen verbaut, um bei Schmutz, Nässe und Temperaturschwankungen Dichtheit zu gewährleisten. Die Kupplungen sind selbstverriegelnd, sodass beim Ankuppeln keine zusätzliche Sicherung erforderlich ist und die Verbindung unter Vibration stabil bleibt.
Beispiel 3: Schnellwechselstation an einer Stanzmaschine. Um das Werkzeug schnell und druckstabil zu wechseln, kommen flussoptimierte Kupplungen mit geringem Druckverlust und gehärteten Kontaktflächen zum Einsatz. In Kombination mit Entlüftungsventilen wird Luftansammlung vermieden, was die Prozessstabilität erhöht und Ausschuss reduziert.
Auswahlkriterien beim Kauf
Wählen Sie eine Hydraulikkupplung nach Betriebsdruck, Nennströmung, Medium, Temperaturbereich sowie nach Anschluss- und Einbaumaßen. Prüfen Sie Herstellerdatenblätter auf Materialzertifikate, Prüfdrücke, Lebensdauerangaben und Austauschbarkeit mit Normen. Legen Sie Wert auf Inspektions- und Ersatzteilverfügbarkeit, insbesondere bei seriennahen oder kritischen Maschinen im Produktionsumfeld. Bei Spezialanwendungen lohnt sich die Abstimmung mit dem Hersteller hinsichtlich kundenspezifischer Dichtungskombinationen oder Oberflächenbehandlungen. Für technische Details und Lieferprogramm vergleichen Sie Anbieter wie Tema-Kupplungen im Shop und nutzen Sie weiterführende Informationen unter Technik.
Montage, Wartung und Fehlerbildanalyse
Montagepräzision beeinflusst Lebensdauer: Saubere Schnittstellen, korrekte Drehmomente an Gewindeverbindungen und sachgerechte Schlauchbefestigung verhindern Folgeschäden. Regelmäßige Sichtprüfung auf Beschädigungen, Verschleiß und Dichtungszustand reduziert ungeplante Stillstände. Typische Fehlerbilder sind Leckagen durch verschlissene Dichtungen, Gas im System nach unsachgemäßem Trennen, und Verformungen durch unsachgemäße Montage. Eine systematische Fehleranalyse umfasst Druckprüfung, Sichtkontrolle der Ventileinsätze und gegebenenfalls Ersatz der Dichtungssätze. Für dokumentierte Anwendungsbeispiele besuchen Sie unsere Anwendungsbeispiele, um praxisnahe Lösungen und Ersatzkonzepte kennenzulernen.
Kompatibilität und Adapterlösungen
In retrofit- oder modularen Anlagen entstehen häufig Kombinationen unterschiedlicher Normen. Adapterstücke oder Zwischenkupplungen ermöglichen die Verbindung von BSP- auf metrische Systeme oder von Schraub- auf Flanschanschlüsse, beeinflussen aber die Druckverluste und müssen bezüglich Druckfestigkeit und Werkstoff kompatibel ausgelegt werden. Bei Einsatz von Adaptern sind Kerbwirkungen, Strömungsübergänge und mögliche Leckagepunkte zu beachten. Nutzen Sie nur geprüfte Adapter mit ausgewiesenen Druckdaten, um Sicherheit und Funktionalität zu gewährleisten.
Lebenszyklus, Ersatzteile und Rückverfolgbarkeit
Die Lebensdauer einer Schnellkupplung hängt von Belastungszyklen, Strömungsbedingungen und Wartungsintervallen ab. Halten Sie Ersatzdichtungen, Staubschutzkappen und bei kritischen Anlagen komplett ausgelegte Austauschkupplungen bereit. Dokumentieren Sie Einbaustellen mit Seriennummern und Prüfprotokollen, um Rückverfolgbarkeit bei Reklamationen und Wartungsplänen zu gewährleisten. Lieferanten mit umfassendem Service bieten geprüfte Austauschsets und Materialzertifikate, was die Instandhaltung vereinfacht.
- Wichtige Auswahlpunkte: Druckklasse, Nennströmung, Anschlussnorm, Dichtungsmaterial, Werkstoff
Hersteller- und Produktwahl

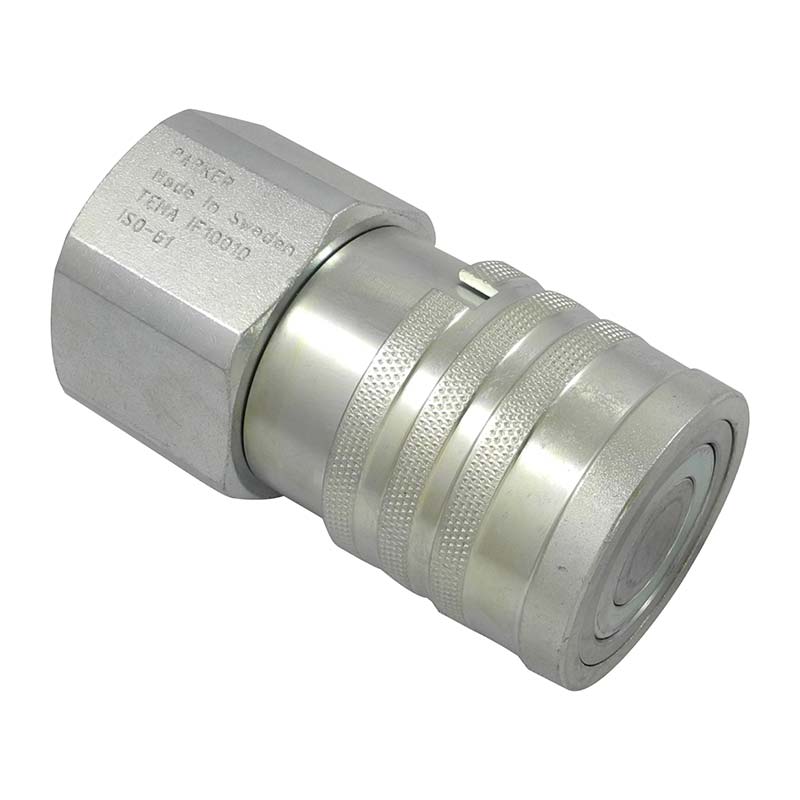

Setzen Sie auf bewährte Hersteller mit geprüften Prüfverfahren und Normkonformität. Markenprodukte wie Tema bieten standardisierte Baugrößen, vielfältige Dichtungsmaterialien und geprüfte Verschlussventile. Beim Onlinekauf achten Sie auf vollständige technische Datenblätter, Explosionszeichnungen und Ersatzteillisten, damit Nachbestellungen und Instandsetzungen unkompliziert bleiben.
Fazit
Die richtige Hydraulik Schnellkupplung beeinflusst Betriebssicherheit, Effizienz und Wartungsaufwand. Entscheidend sind präzise Abstimmung auf Betriebsparameter, normkonforme Anschlüsse, adäquate Dichtungsauswahl und dokumentierte Lieferketten. Für technische Spezifikationen, Vergleichstabellen und Anwendungsbeispiele nutzen Sie unsere Seiten zu Technik und Anwendungsbeispiele oder kontaktieren Sie den technischen Support im Shop.
FAQs
1. Welche Dichtung ist für meine Hydraulik Kupplung geeignet?
Die Auswahl richtet sich nach Medium und Temperatur. Für mineralölbasierte Systeme bis ca. 100 °C ist NBR Standard, für höhere Temperaturen und aggressive Medien FKM, für extreme Abrieb- und Chemikalienbeständigkeit PTFE-basierte Dichtungen. Herstellerangaben und Medienverträglichkeitslisten sind verbindlich.
2. Wie erkenne ich, ob eine Schnellkupplung druckfest genug ist?
Vergleichen Sie die angegebene Nenndruckklasse (z. B. 250/350/420 bar) mit dem maximalen Systemdruck zuzüglich hydrodynamischer Druckspitzen. Achten Sie auf Prüfdruckangaben in den Datenblättern und auf Material- bzw. Sicherheitsfaktoren für den jeweiligen Einsatz.
3. Wann sind Sperrventile in Kupplungen notwendig?
Sperrventile sind notwendig, wenn beim Trennen Leckage vermieden werden muss oder Zylinderpositionen gehalten werden sollen. Sie verhindern Medienverlust und Luftansaugung und sind Pflicht bei Anwendungen mit Gefährdungspotenzial durch unkontrollierten Ölfluss.
