Hydraulikstecker als Gegenstück zur Hydraulikkupplung
Hydraulikstecker – Definition und Einsatzbereich
Hydraulikstecker verbinden aktive und passive Komponenten in fluidtechnischen Systemen und bilden das Gegenstück zur Hydraulikkupplung. Ihre Aufgabe ist nicht nur die medienführende Verbindung, sondern auch das sichere Schließen und Öffnen unter Druck, die Verhinderung von Leckagen und die schnelle, performante Wiederherstellung der Funktion nach Kupplungsvorgang.
Hydraulikkupplungen verbinden verschiedene Schläuche miteinander oder Schläuche und feste Anschlüsse. Sie müssen fest sitzen und dennoch beweglich sein, um ein flexibles und damit effizientes Hydrauliksystem zu gewährleisten.

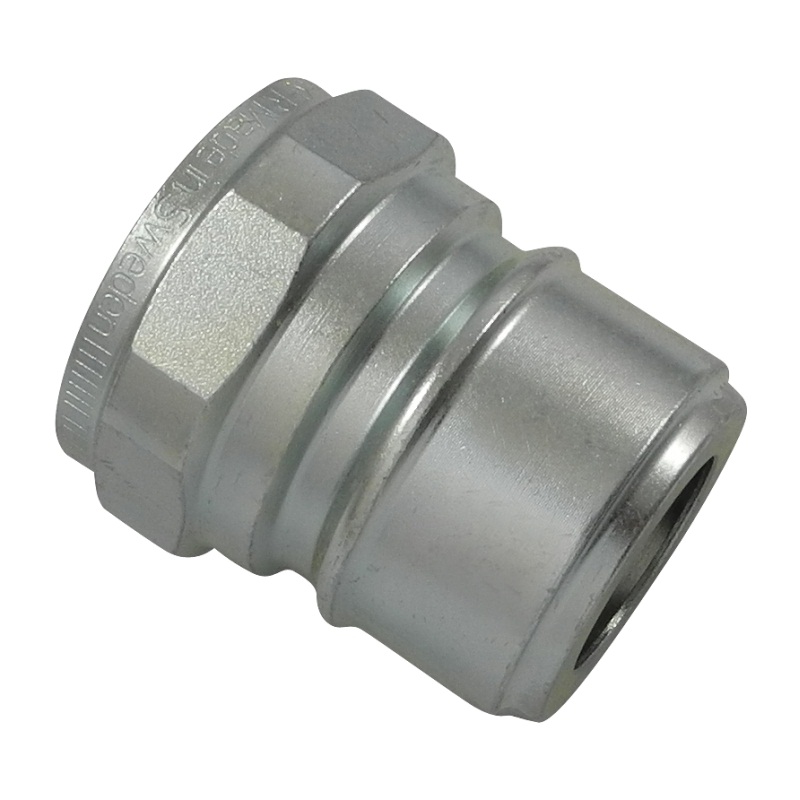

Bei maku finden Sie Rectus Stecker für Hydraulik in verschiedenen Nennweiten, Absperrungen, Anschlussarten und Materialien, geeignet für mobile und stationäre Anwendungen in der produzierenden Industrie. Dieser Text erläutert Werkstoffwahl, Geometrien, Dichtkonzepte, Anschlussarten, Druck- und Temperaturratings, Montagehinweise und konkrete Einsatzbeispiele.
Unser Produktprogramm: Diese Arten von Hydrauliksteckern bieten wir an
Bei maku finden Sie für jeden Anwendungsbereich den passenden Hydraulikstecker. Wir bieten Ihnen die Produkte in unterschiedlichen Materialien (Stahl, Messing, Edelstahl …) sowie verschiedenen Anschlussarten an. Nachfolgend erläutern wir Ihnen die einzelnen Optionen und geben Ihnen hilfreiche zusätzliche Infos zu den Eigenschaften oder Ihrer Anwendung.
Hydraulikstecker aus verschiedenen Werkstoffen und Beschichtungen
Hydraulikstecker werden überwiegend aus vergütetem Stahl, Edelstahl (meist 1.4404/316L) oder Messing gefertigt.
- Stahl bietet höchste mechanische Festigkeit und ist Standard für hohe Betriebsdrücke; jedoch erfordert Stahl galvanische oder phosphatierte Oberflächen oder eine Nitridierung zur Korrosionsresistenz.
- Edelstahl ist korrosionsbeständig gegen Wasser-Glykol- oder Mineralöl-basierte Hydraulikflüssigkeiten und eignet sich für aggressive Umgebungen.
- Messing wird für geringere Drücke, gute Bearbeitbarkeit und elektrische Nichtleitfähigkeit eingesetzt. Dichtungs- und Dichtflächenmaterialien wie NBR, FKM (Viton), HNBR oder PTFE bestimmen die Medien- und Temperaturbeständigkeit; NBR eignet sich für Mineralöle und moderate Temperaturen, FKM für höhere Temperaturen und aggressive Additive, PTFE für besonders breite Medienkompatibilität.
Hydraulikstecker in diversen Bauformen, Nennweiten und Druckklassen
Hydraulikstecker sind in geraden, gewinkelten und kombinierten Bauformen erhältlich. Wichtig ist, die richtige Nennweite (z. B. ISO 4405/ISO 8434 genormte Dimensionen oder SAE-Anschlüsse) zur Anwendung zu wählen, da Nennweite und Innendurchmesser den Volumenstrom und Druckverlust beeinflussen. Standarddruckklassen reichen von Niederdruckanwendungen (< 250 bar) bis zu Hochdruck- und Heavy-Duty-Anwendungen (> 400 bar). Bei mobilen Anwendungen sind kompakte Bauformen mit integrierter Absperrung üblich; in stationären Anlagen werden oft größere Querschnitte und Flanschanschlüsse verwendet.
Hydraulikstecker mit Anschlussarten und Gewinde
Die Anschlussart bestimmt das Dichtprinzip und den Montageaufwand. Gängige Anschlussarten sind Rohrverschraubungen (JIC/37°), BSPP/BSPT, metrische Gewinde nach ISO 6149/ISO 11926, SAE-Flansch und Schnellkupplungs-Flansch.
Eigenschaften der Gewindearten:
BSPP und metrische Gewinde dichten meist über flachdichtende oder konische Sitzflächen, während JIC einen Metallkegel zur Dichtung nutzt. Schnellverschlüsse nach DIN EN 61535 oder ISO-Spezifikationen kombinieren Federmechaniken und Ventilabsperrungen, sodass beim Trennen keine nennenswerte Medienfreisetzung erfolgt. Schraubanschlüsse verlangen auf Drehmoment überwachte Installation, während Klemmverschraubungen (Compression fittings) eine einfache Montage ohne Vorbearbeitung von Rohrenden erlauben.
Hydraulikstecker für Dichtungen, Absperrung und Leckagereduktion
Der Dichtungsaufbau entscheidet über Leckagerate, Standzeit und Wartungsintervalle.
Varianten und Anwendung:
Kombinierte Stopfen- und Ventiltechniken in modernen Hydrauliksteckern bieten beim Abziehen automatische Absperrung, wodurch Restflüssigkeit eingeschlossen wird. Bei Anwendungen mit hohen Temperaturwechseln ist ein Dichtungssystem mit Kompensationsmöglichkeiten erforderlich, um Schrumpfung und Quellung zu vermeiden. Für minimale Leckage werden metallisch gestützte Dichtungen oder Doppel-Dichtungskonzepte eingesetzt; dabei übernimmt die primäre Elastomerdichtung die Normabdichtung und eine sekundäre metallische Fläche die mechanische Festigkeit bei Druckstößen.
Vorteile und Nutzen der Hydraulikstecker für die Industrie
Die Hydraulikstecker sind eine einfache, platzsparende und gleichzeitig schnelle Art der Verbindung und Trennung von Hydraulikschläuchen. Daher bringt ihr Einsatz eine erhebliche Zeit- und Kostenersparnis. Die Hydraulikstecker sind überaus effizient, flexibel, sicher und leistungsfähig. Insbesondere Modelle aus Edelstahl erfreuen sich in unterschiedlichen industriellen Umgebungen großer Beliebtheit.
Größter Vorteil: Temperatur- und Medienbeständigkeit
Hochwertige Hydraulikstecker können die hohen Umgebungs- und Fluidtemperaturen aushalten. Elastomere Dichtungen begrenzen die Temperaturspanne: NBR typischerweise -30 °C bis +100 °C, HNBR bis +150 °C, FKM bis +200 °C. Die Werkstoffauswahl des Steckers beeinflusst zudem die Oxidations- und Korrosionsbeständigkeit bei Wasser-Glykol-Mischungen. Prüfen Sie für Ihre Anwendung die Kompatibilitätsliste des Dichtungsmaterials mit dem eingesetzten Hydrauliköl inklusive Additiven, Feststoffanteilen und Wassergehalt.
Hohe Betriebssicherheit bei richtiger Auswahl und Montage
Die korrekte Montage der Hydraulikstecker reduziert Leckagen und erhöht Betriebssicherheit.
Bitte beachten Sie unbedingt Folgendes:
- Verwenden Sie vorgeschriebene Drehmomente, saubere Rohrenden und empfohlenen Montagesealant.
- Bei Schnellsteckern sind die Verriegelungsmechanismen auf Funktionsfähigkeit vor Inbetriebnahme zu prüfen; Feder- und Kugelsysteme müssen frei von Schmutz sein.
- Bei Wartungsarbeiten sind die Hydrauliklinien drucklos zu machen und Restdrücke zu überwachen.
- Für sicherheitskritische Anwendungen empfiehlt sich die Verwendung von Steckern mit integrierter Sperre, die ein unbeabsichtigtes Lösen verhindern.
Anwendungsbeispiele für Hydraulikstecker – strukturierte Praxisfälle
Praxisbeispiel 1: Mobilhydraulik an Baggerarm
In einer Mobilhydraulikapplikation an einem Baggerarm wird ein Stahl-Hydraulikstecker mit FKM-Dichtung und integrierter Absperrung eingesetzt. Bei Endanschlag und schnellen Positionierbewegungen entstehen Druckspitzen; der ausgewählte Stecker muss Dauerdrücke bis 350 bar und Stoßspitzen bis 420 bar aushalten. Montage: Rohrende entgraten, Innen- und Außenflächen säubern, Gewinde mit Drehmoment nach Hersteller anziehen, Funktionsprüfung auf Leckage bei 1,5-fachem Betriebsdruck. Vorteil: schnelle Demontage für Werkzeugwechsel ohne signifikanten Ölverlust.
Praxisbeispiel 2: Pressenanlage in Fertigungslinie
Bei einer stationären Presse mit großvolumigen Hydraulikzylindern werden Edelstahlstecker mit PTFE-Unterlage verwendet, um Langzeitbeständigkeit gegen Additive und gelegentlichen Wasseranfall zu gewährleisten. Die Stecker sind als Flanschanschlüsse ausgeführt, um axiale Kräfte gleichmäßig aufzunehmen. Während Wartungszyklen werden die Kupplungen nacheinander getrennt; die Absperrventile isolieren Zylinder, sodass Reparaturarbeiten an einzelnen Stationen möglich bleiben. Vor Wiederinbetriebnahme erfolgt eine Entlüftung des Systems und Überwachung der Dichtheit über Sichtkontrolle und Druckmessung.
Praxisbeispiel 3: Prüfstand mit wechselnden Medien
In einem hydraulischen Prüfstand, der verschiedene Testflüssigkeiten verwendet, kommen Messingstecker mit wechselbaren Dichtungen zum Einsatz. Die Dichtungen werden entsprechend dem jeweiligen Prüfmedium (z. B. Wasser-Glykol versus synthetisches Öl) vorgehalten und schnell gewechselt. Die Montage erlaubt ein schnelles Umschalten der Stränge ohne Werkzeugtausch. Dokumentation: Jeder Stecker ist mit Material- und Dichtungsindex gekennzeichnet, Wechselintervalle werden in der Prüfstands-Historie geführt.
Auswahlkriterien des richtigen Hydrauliksteckers: Unsere Checkliste
Bei der Auswahl des für Sie optimalen Hydrauliksteckers sollten Sie folgende Kriterien berücksichtigen:
- maximaler Betriebsdruck und Druckstöße
- Mediumkompatibilität
- Temperaturbereich
- Nennweite und daraus resultierender Druckverlust
- Anschlussart und Montagemöglichkeit
- Korrosionsresistenz und Material
- Dichtungstyp und Leckagerate
- Verriegelungs- und Absperrmechanik
- Wartungsfreundlichkeit und Ersatzteilverfügbarkeit
Normen, Prüfverfahren und Qualitätssicherung für Hydraulikstecker
Hydraulikstecker sollten den einschlägigen Normen für Schnellkupplungen, Gewinde und Drucktests entsprechen, etwa ISO 7241 (Schnellkupplungen), ISO 1179/ISO 11926 (Gewinde und Dichtflächen) und SAE-Normen für Flansche.
Prüfverfahren umfassen Dichtheitstests bei Nenn- und Überdruck, Ermüdungsprüfungen für Verschlussmechaniken, Prüfungen auf Korrosionsbeständigkeit nach Salzsprühnebel und Temperaturwechseltests. Dokumentierte Prüfprotokolle und Chargenrückverfolgbarkeit sind entscheidend für industrielle Anwendungen.
Beschaffung von Hydrauliksteckern und Ersatzteilen
Der Einkauf der korrekten Stecker sowie deren vorausschauende Bevorratung sind wichtig für eine schnelle Montage oder den raschen Austausch beschädigter Teile. Unsere Tipps dazu:
Achten Sie beim Einkauf auf vollständige Spezifikationsangaben: Nenndruck, Nenndurchmesser, Dichtungsmaterial, Werkstoff des Gehäuses, Gewindeform und erforderliche Prüfbescheinigungen (z. B. EN 10204 3.1). Halten Sie Ersatzdichtungen und Verriegelungselemente an Lager, besonders bei Anlagen mit hoher Betriebszeit. Für weiterführende technische Datenblätter und Anwendungsfälle verlinken wir auf unsere Technikseiten und Praxisbeispiele: Technik und Anwendungsbeispiele.
Hydraulikstecker jetzt günstig bei Maku Industrie kaufen
Wenn Sie für Ihre tägliche Arbeit Hydraulikstecker oder -kupplungen benötigen, dann sind wir der richtige Partner für Sie. Wir führen hochwertige Produkte namhafter Markenhersteller im Industriebereich. Dank unseres eigenen Lagers mit hoher Verfügbarkeit können wir eine sichere Belieferung garantieren. Dazu schließen wir Rahmenverträge mit unseren Kunden ab und bieten Ihnen eine Expertenberatung, die Sie telefonisch, per E-Mail oder Live-Chat in Anspruch nehmen können. Nutzen Sie gerne unser Kontakt Formular online. Profitieren Sie darüber hinaus von Aktionsangeboten zu besonders günstigen Preisen.
Sollen Sie noch Fragen zu unseren Produkten oder zur Auswahl haben, steht Ihnen unsere Telefonberatung unter der Nummer (07151) 90 395 0 zur Verfügung. Oder haben Sie bereits geeignete Artikel im Shop gefunden? Dann bestellen Sie sie gleich heute noch online und erhalten Sie diese schnellstens ausgeliefert. Unsere transparenten Versandinformationen sowie diverse Zahlungsmöglichkeiten finden Sie auf unserer Website erläutert.
FAQ
Welche Dichtung am Hydraulikstecker ist für Mineralöl-basierte Hydraulikflüssigkeit die erste Wahl?
Am häufigsten wird bei Mineralölen NBR (Acrylonitril-Butadien-Kautschuk) eingesetzt, das sich für moderate Temperaturen von minus 35°C bis + 120°C ideal eignet. Bis 150°C können Sie für Mineralöl und synthetische Öle HNBR einsetzen. Für noch höhere Temperaturen (bis 230°C) oder aggressive Additive ist FKM empfehlenswert. Wir beraten Sie gerne bei der Auswahl kompatibler Hydraulikstecker, Hydraulikkupplungen, Dichtungen und Hydraulikflüssigkeiten.
Wie vermeidet man beim Trennen von Hydrauliksteckern Ölverlust?
Um einen Ölverlust zu vermeiden, verwenden Sie zur Sicherheit stets Hydraulikstecker mit integrierter Absperr- und Ventiltechnik (geschlossene Schnellkupplungen). Vor dem Trennen ist das System drucklos zu machen und gegebenenfalls eine Auffangvorrichtung zu verwenden. Die regelmäßige Wartung der Verriegelungselemente reduziert Leckagen beim Trennen. Achten Sie zudem darauf, die Dichtungen regelmäßig zu kontrollieren.
Welche Prüfungen sind vor der Inbetriebnahme eines Hydrauliksteckers bzw. einer Hydraulikverbindung notwendig?
Vor Inbetriebnahme eines Hydrauliksteckers bzw. einer Hydraulikverbindung sollten Sie zunächst Dichtheitsprüfungen bei Nenn- und 1,5-fachem Betriebsdruck durchführen. Im Anschluss sind gründliche Funktionsprüfungen der Absperrmechanik sowie eine optische Sichtkontrolle auf Beschädigungen notwendig. Ganz wichtig: Dokumentieren Sie alle Messergebnisse sorgfältig und vergleichen Sie diese mit Herstellerspezifikationen, um Sicherheit und Leckagefreiheit zu gewährleisten.
