Messing vernickelte Verbindungsteile LF 3600 von Legris

Technische Übersicht: Messing vernickelte Verbindungsteile LF 3600

Die LF 3600-Reihe von Legris umfasst steckverschraubungen und einschraubanschlüsse aus chemisch vernickeltem Messing, konzipiert für den Einsatz in Industrie- und lebensmittelverarbeitenden Anwendungen. Produkte dieser Kategorie bieten Korrosionsschutz, verbesserte Gleiteigenschaften und hohe mechanische Beständigkeit bei gleichzeitiger Einhaltung von Lebensmittelvorschriften (FDA, Verordnung (EG) Nr. 1935/2004). Typische Bauteile sind gerade und gewinkelte Steckanschlüsse, Schott- und Einschraubanschlüsse sowie multifunktionale Steckverbinder für Pneumatik- und Flüssigkeitssysteme.

Materialanforderungen und Beschichtung

Die Grundlegierung ist Messing (Cu-Zn), das durch eine chemische Vernickelung eine dünne, homogene Nickeloberfläche erhält. Diese Schicht reduziert Reibungslasten beim Einstecken, erhöht die Verschleißfestigkeit und verbessert die Beständigkeit gegen Anlaufen in feuchten Umgebungen. Werkstoffcharakteristika wie Zugfestigkeit, Dauerfestigkeit und Bearbeitbarkeit entsprechen Industrieanforderungen für Verbindungsteile. Bei Kontakt mit Lebensmitteln ist die Kombination aus Messingsubstrat und Vernickelung so ausgelegt, dass Metallmigration innerhalb der von FDA- und 1935/2004/EG-Regelungen vorgegebenen Grenzwerte bleibt. Für medienführende Dichtungen werden typischerweise FKM (Viton®) oder andere FDA-konforme Elastomere eingesetzt, sofern das konkrete Produkt dies spezifiziert.

Bauformen, Anschlussarten und Dichtsysteme

LF 3600-Produkte decken folgende Anschlussprinzipien ab: Push-in-Steckmechanik für schnelle Montage ohne Werkzeug, Einschraubgewinde für feste statische Verbindungen und Schottanschlüsse für Durchführungen in Gehäuse- oder Behälterwänden. Dichtungen sind material- und medienabhängig ausgelegt; standardmäßig werden FKM-Dichtungen für Öle, Fette und viele Reinigungschemikalien empfohlen, während EPDM oder NBR für wässrige Medien und Dampf-Desinfektionen in Frage kommen können. Die Dichtungsschnittstellen sind so konstruiert, dass sie axialen und radialen Belastungen standhalten und bei wiederholtem Stecken keine nennenswerte Druck- oder Mediendiffusion zeigen.

Leistungsparameter und Prüfkriterien

Wesentliche Leistungskennwerte sind Dichtheit bei spezifizierten Drücken, Zug- und Abreißlasten der Steckverbindungen, Temperaturbeständigkeit der Dichtungsmaterialien und Korrosionsbeständigkeit der Vernickelung. Typische Tests umfassen Druckprüfungen (hydraulisch und pneumatisch), Dauerprüfungen bei zyklischen Steckzyklen sowie medienkompatibilitätsprüfungen nach relevanten Lebensmittelstandards. Messing vernickelte Bauteile der LF 3600-Reihe sind für Betriebsdrücke und Temperaturen zu wählen, die abhängig von Dichtungsauswahl und Geometrie variieren; technische Datenblätter der Einzelprodukte enthalten genaue Angaben zu maximalem Betriebsdruck, Temperaturbereich und empfohlenen Betriebsmedien.

Anwendungsszenarien in Industrie und Lebensmittelbereich

Im industriellen Umfeld werden LF 3600-Verbindungen häufig in pneumatischen Steuerkreisen, Druckluftnetzen, Kühlsystemen und in Anwendungen mit hydraulikähnlichen Flüssigkeiten eingesetzt, wo metallische Verbindungselemente mechanische Robustheit und lange Lebensdauer erfordern. Im Lebensmittelbereich dienen die Anschlussstücke für Leitungen von Flüssigzutaten, Spülsystemen (CIP/SIP-unterstützte Pipelines) sowie für Bereiche, in denen Lebensmittelkontakt möglich ist. Die vernickelte Oberfläche erlaubt einfachere Reinigungsprozesse und reduziert die Haftung von Ablagerungen, was die Prozesshygiene unterstützt.

Praxisbeispiele

Beispiel 1 — Abfüllanlage für flüssige Lebensmittel: In einer Abfülllinie werden LF 3600-Einschraubanschlüsse zur Verbindung der Füllschläuche mit dem Ventilblock eingesetzt. Dichtungen: FKM für Kompatibilität mit ölhaltigen Aromastoffen. Montage: Einschrauben mit Drehmoment gemäß Datenblatt, anschließendes Drucktestprotokoll bei 1,5× Betriebsdruck. Ergebnis: Keine Leckagen unter Dauerbetrieb, einfache Demontage für Wartung.

Beispiel 2 — Pneumatische Steuerung in einer Verpackungsmaschine: Steckverschraubungen LF 3600 push-in ersetzen bisherige Kunststoff-Fittings an druckbelasteten Aktuatoren. Vorteil: Erhöhte Beständigkeit gegenüber mechanischen Belastungen und höhere Temperaturtoleranz bei kurzfristigen Hitzezyklen. Installation: Steckanschluss bis zum hörbaren Klick, Zugtest mit definiertem Kraftmesser, regelmäßige Visuelle Kontrolle der Dichtfläche.

Beispiel 3 — Durchführungen an einer Edelstahltüre (Schottanschlüsse): Schottanschluss LF 3600 integriert in eine Behälterwand, um eine Versorgungsleitung für Reinigungs- und Prüftechnik durchzuführen. Dichtung: EPDM zur Beständigkeit gegen heiße Reinigungsmittel. Montage: Einsetzen mit formschlüssigem O-Ring, Kontermutter anziehen mit spezifiziertem Drehmoment. Funktion: Dämpfung von Vibrationslasten und hermetische Abdichtung bei CIP-Betrieb.

Kompatibilität und Auswahlkriterien

Bei der Auswahl sind Medienart, Temperaturbereich, Betriebsdruck, Steckzyklen sowie Reinigungs- und Desinfektionsverfahren maßgebend. LF 3600-Komponenten sind kompatibel mit metallischen Rohrleitungen und flexiblen Schläuchen, vorausgesetzt, Durchmesser und Schlauchaufnahme entsprechen der Spezifikation. Für aggressive Reinigungsmittel oder hohe Chloridbelastungen sind zusätzliche Materialbewertungen erforderlich; gegebenenfalls sind alternative Werkstoffe oder Beschichtungen zu prüfen.

Installation, Instandhaltung und Prüfintervalle

Ein korrektes Anziehdrehmoment der Einschraubanschlüsse verhindert Überbeanspruchung der Dichtung und gewährleistet wiederkehrende Dichtheit. Steckverschraubungen erfordern regelmäßige Sichtprüfung der Dichtflächen und der Nut für Fremdkörper. Empfohlene Wartungsintervalle orientieren sich an Betriebsstunden, Temperaturzyklen und Mediendurchsatz; dokumentierte Stichprobentests nach Inbetriebnahme und periodische Drucktests sichern Prozessintegrität. Für detaillierte technische Informationen und Bedienhinweise verweisen wir auf die generellen Technikseiten: https://maku-industrie.de/technik.

Kompatible Dichtungstypen und chemische Widerstandsfähigkeit

FKM (Viton®) bietet breite Beständigkeit gegen Öle, Fette, viele Lösungsmittel und höhere Temperaturen bis etwa 200 °C kurzzeitig. EPDM ist resistent gegen Heißwasser, Dampf und viele Reinigungsmittel, jedoch weniger geeignet bei organischen Lösungsmitteln. NBR eignet sich für Mineralöle und Fette, zeigt jedoch Einschränkungen gegenüber Ozon und bestimmten Reinigungschemikalien. Die Entscheidung für das Dichtungsmaterial erfolgt medienbezogen und ist in der Spezifikation des jeweiligen LF 3600-Teils vermerkt.

Produktvarianten

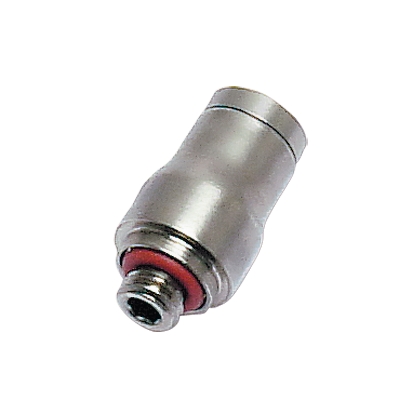

Gerade Steckverschraubungen, Winkelstücke, Einschraubanschlüsse, Schottanschlüsse — jeweils in unterschiedlichen Gewinde- und Schlauchgrößen sowie mit FKM/EPDM/NBR-Dichtungen verfügbar.

Regulatorische Konformität und Dokumentation

LF 3600-Komponenten sind so konstruiert, dass sie die Anforderungen der FDA (food contact materials) und der EU-Verordnung (EG) Nr. 1935/2004 erfüllen, sofern die spezifische Artikelnummer diese Konformität ausweist. Produktdatenblätter und Konformitätserklärungen müssen für jede Losgröße geprüft und können auf Anfrage bereitgestellt werden. Für Anwendungsbeispiele und konkrete Einbausituationen steht ergänzende Dokumentation auf unserer Seite zur Verfügung: https://maku-industrie.de/anwendungsbeispiele.

Beschaffungshinweise

Bei Bestellung sind Gewindeart, Schlauchdurchmesser, gewünschte Dichtung und Betriebsrandbedingungen (Druck, Temperatur, Medium) anzugeben. Ersatzteilnummern, Montagewerkzeuge und Wartungskits sind verfügbar; die Auswahl reduziert mögliche Stillstandszeiten bei Wartung.
