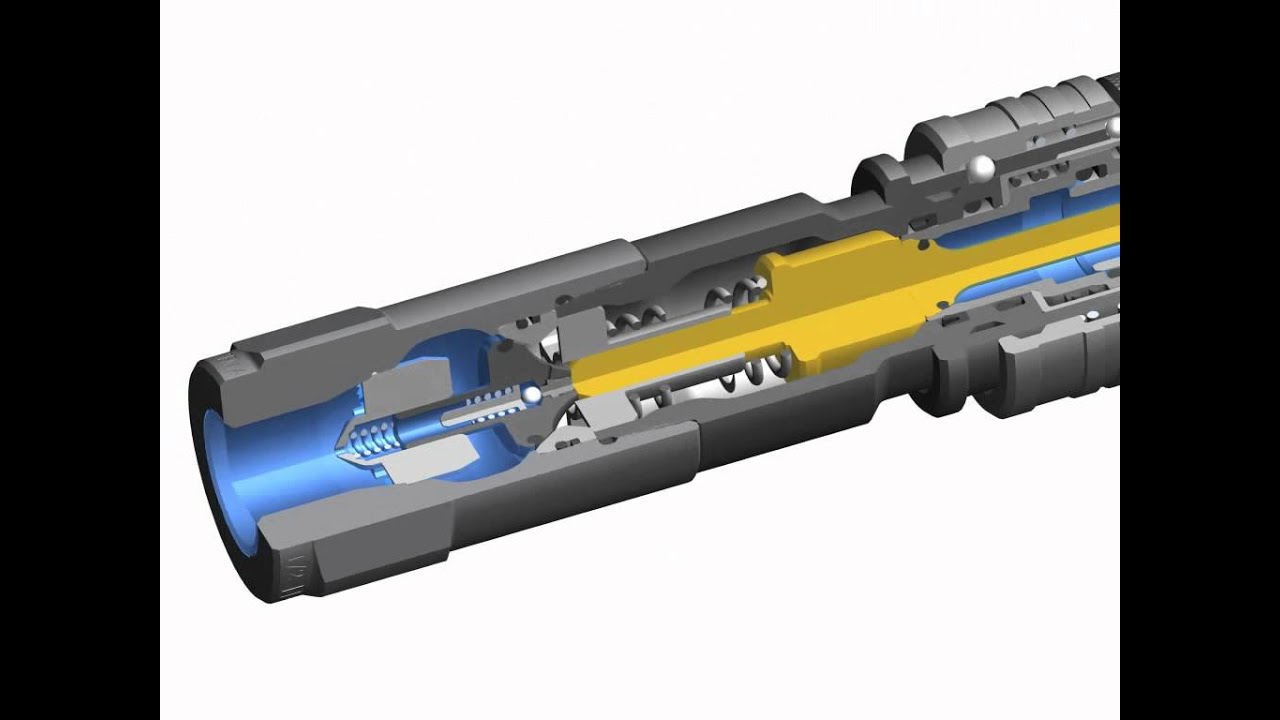

Das Kupplungs-System der Serie FF ist beidseitig absperrend, leckarm und einhandbedienbar. Beim Entkuppeln entsteht kein Ölverlust, beim Kuppeln keine Luftblasen, die ins System gedrückt werden. Gesamtlänge gekuppelt: FF7510 C + FF7520 C = 169 mm FF7510 C + FF7521 C = 215 mm
| Serie: | FF |
| Ventil: | mit |
| Dichtung: | NBR/PUR |
| Serie lang: | FF7500 |
| Nennweite in mm: | 19 |
| Nennweite Fläche in mm²: | 300 |
| Größe allgemein: | 3/4" |
| Vorteile: | Einhandbedienung. Leckfreie Schnellverschluss-Kupplung. Hoher Durchfluss – minimaler Druckabfall. Kein Ölverlust beim Entkuppeln. Sicherheits-Schließring verhindert ungewolltes Entkuppeln. Doppelte O-Ring Abdichtung im Stecker. |
| Betriebsdruck gekuppelt in bar: | 400 |
| Temperaturbereich: | -20°C bis +100°C (NBR) -25°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium. |
| Absperrung: | Stecker beidseitig absperrend |
| Anschluss: | Innengewinde 3/4" |
| Anschlussart: | Innengewinde |
| Material: | Stahl |
| Oberfläche: | verzinkt, passiviert, versiegelt |
| Werkstoff Ventilkörper: | Stahl, verzinkt, passiviert, versiegelt |
| Werkstoff Ventil: | Stahl, nitrocarburiert |
| Werkstoff Ventilhalter: | Messing, hartgezogen |
| Werkstoff Feder Sprengring: | 1.4310 |
| Gewicht in Kg: | 1,062 |
| Sicherheitsverriegelung: | Nein |
| Einhandbedienung: | Ja |
| Zweihandbedienung: | Nein |
| Kugelverriegelung: | Ja |
| Vakuumtauglich: | Nein |
| Flachdichtend: | Nein |
| Druckeliminator: | Ja |
| Hydraulikbereich: | Ja |
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung.
