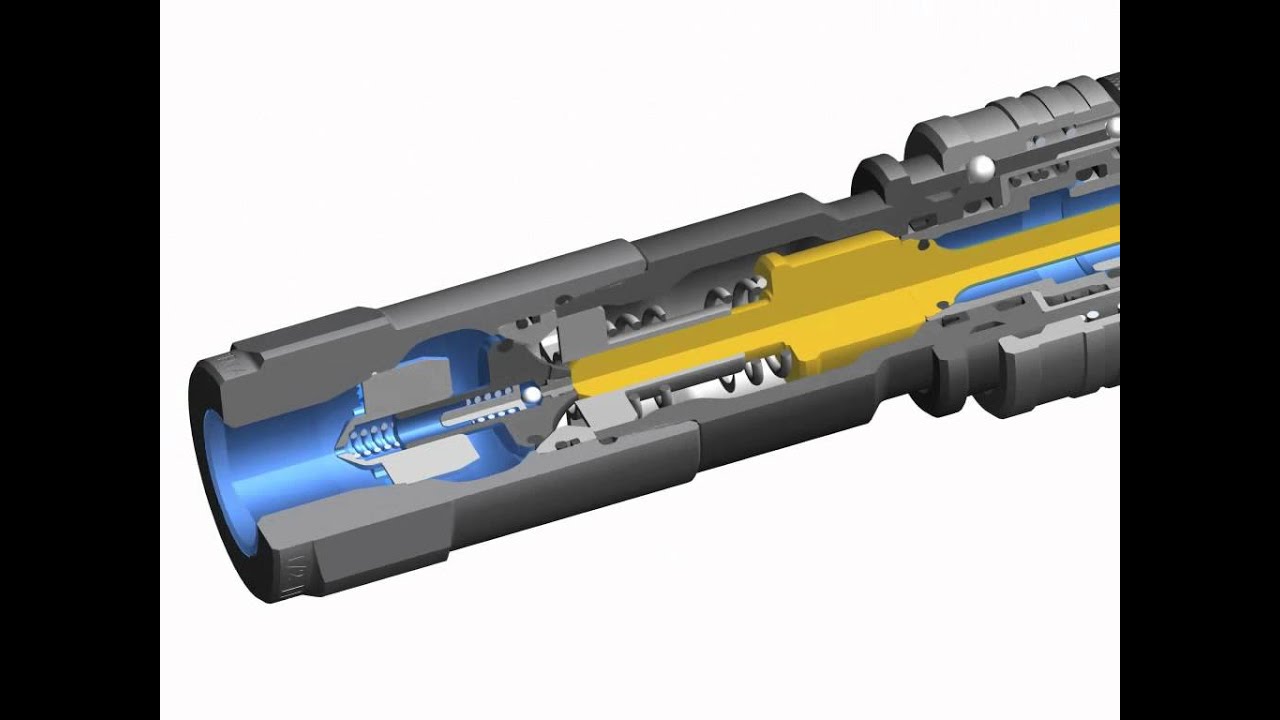

Das Kupplungs-System der Serie FF ist beidseitig absperrend, leckarm und einhandbedienbar. Beim Entkuppeln entsteht kein Ölverlust, beim Kuppeln keine Luftblasen, die ins System gedrückt werden. Gesamtlänge gekuppelt: FF10010C + FF10020C = 230 mm FF10010C + FF10021C = 269 mm
| Serie: | FF |
| Ventil: | mit |
| Dichtung: | NBR |
| Serie lang: | FF10000 |
| Nennweite in mm: | 25,5 |
| Nennweite Fläche in mm²: | 510 |
| Größe allgemein: | 1" |
| Vorteile: | Einhandbedienung. Leckfreie Schnellverschluss-Kupplung. Hoher Durchfluss – minimaler Druckabfall. Kein Ölverlust beim Entkuppeln. Sicherheits-Schließring verhindert ungewolltes Entkuppeln. Doppelte O-Ring Abdichtung im Stecker. |
| Betriebsdruck gekuppelt in bar: | 350 |
| Temperaturbereich: | -20°C bis +100°C (NBR) -25°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium. |
| Absperrung: | Schnellkupplung beidseitig absperrend |
| Anschluss: | Innengewinde 1 1/2" |
| Anschlussart: | Innengewinde |
| Material: | Stahl |
| Oberfläche: | nitrocarburiert |
| Werkstoff Ventilkörper: | Stahl, nitrocarburiert |
| Werkstoff Entriegelungshülse: | Stahl gehärtet, verzinkt, passiviert, versiegelt |
| Werkstoff Schließring: | Messing, Zink-Eisen beschichtet, schwarz passiviert, versiegelt |
| Werkstoff Ventil: | Stahl gehärtet, verzinkt, passiviert, versiegelt |
| Werkstoff Ventilhalter: | Stahl, gelb verzinkt, versiegelt |
| Werkstoff Feder Sprengring: | 1.4310 |
| Werkstoff Kugeln/Stifte: | 1.3541 |
| Gewicht in Kg: | 2,135 |
| Sicherheitsverriegelung: | Ja |
| Einhandbedienung: | Ja |
| Zweihandbedienung: | Nein |
| Kugelverriegelung: | Ja |
| Vakuumtauglich: | Nein |
| Flachdichtend: | Nein |
| Druckeliminator: | Nein |
| Hydraulikbereich: | Ja |
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung.
