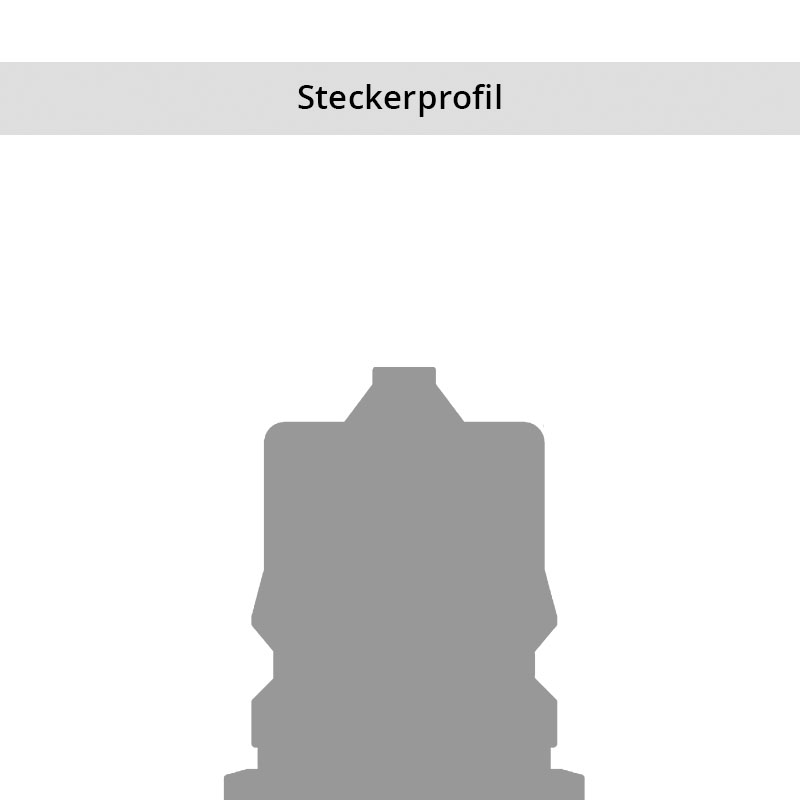

Das Steckerprofil der Serie 74KB entspricht der ISO-Norm 7241-1 Serie B und ist mit anderen Fabrikaten der selben Norm kompatibel. Es handelt sich um eine Kupplung mit Zweihandbedienung, d.h. beim Kuppeln muss die Entriegelungshülse manuell zurückgeschoben werden.
| Serie: | 74 |
| Dichtung: | NBR |
| Serie lang: | 74SB |
| Nennweite in mm: | 11 |
| Nennweite Fläche in mm²: | 95 |

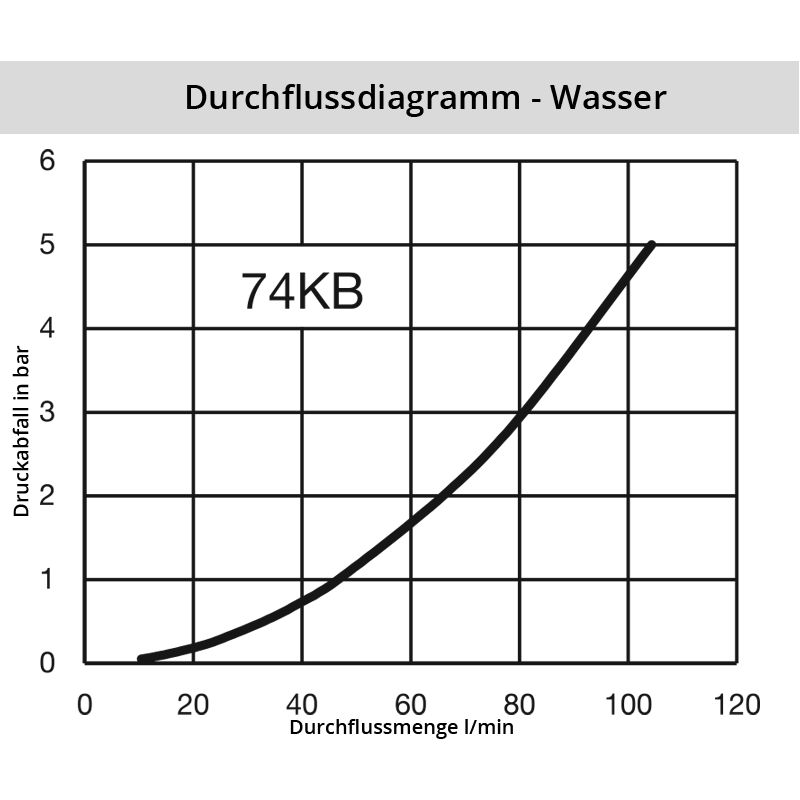

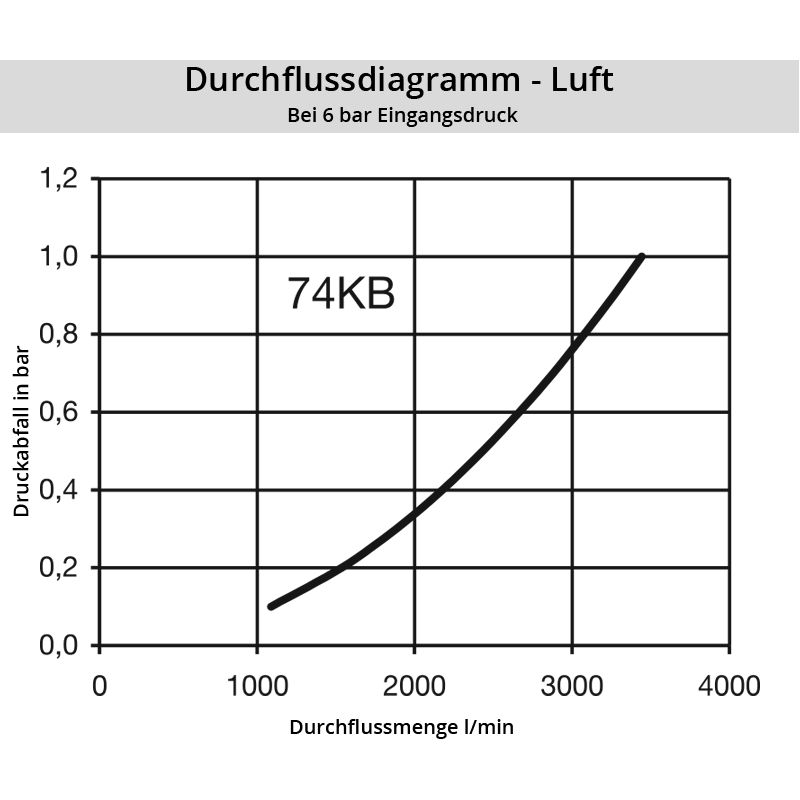

| Vorteile: | Die Kupplungsreihe zeichnet sich durch hohe Durchflussraten gegenüber geringem Druckabfall aus. Besonders geeignet für den Einsatz mit flüssigen Medien. Doppelte O-Ring Abdichtung. |
| Druckbereich: | PB = 150 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit. |
| Temperaturbereich: | -20°C bis +100°C (NBR) -15°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium. |
| Absperrung: | Stecker beidseitig absperrend |
| Anschluss: | Innengewinde NPT 1/2" |
| Anschluss Beschreibung: | Innengewinde NPT-Gewinde kegelig ANSI B 1.20.1 1/2" |
| Anschlussart: | Innengewinde |
| Material: | Messing |
| Material Beschreibung: | Messing CuZn39Pb3 2.0401 (außer EH) |
| Dichtung Beschreibung: | Nitrit-Butadien-Kautschuk |
| Oberfläche: | ohne Oberflächenbehandlung |
| Werkstoff Ventil: | Messing |
| Werkstoff Feder Sprengring: | Edelstahl 1.4310 |
| Werkstoff Dichtung: | Perbunan® |
| Gewicht in Kg: | 0,1136 |
| Entlüftungskupplung: | Nein |
| Sicherheitsverriegelung: | Nein |
| Einhandbedienung: | Nein |
| Zweihandbedienung: | Ja |
| Kugelverriegelung: | Nein |
| Stiftverriegelung: | Nein |
| Ultra-FLO-Ventil: | Nein |
| Vakuumtauglich: | Ja |
| Wassertauglich: | Ja |
| Flachdichtend: | Nein |
| Atemlufttauglich / Atemschutz: | Ja |
| Druckeliminator: | Nein |
| Hydraulikbereich: | Ja |
| Pneumatikbereich: | Ja |
| Standardprodukt: | Ja |
| Formenkühlung: | Ja |
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung.
