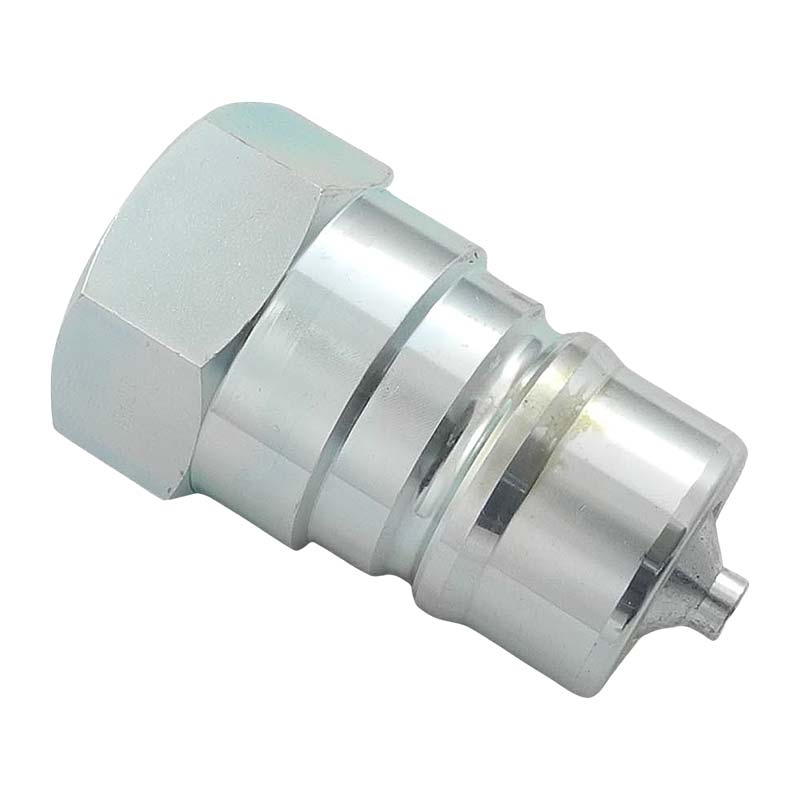

Die Serie IA10000 ist nach den Vorschriften und Maßen der Normspezifikationen ISO 7241-1, Serie A hergestellt.
| Serie: | IA |
| Ventil: | mit |
| Dichtung: | NBR |
| Alte Artikelnummer: | IA10010 |
| Serie lang: | 6600 (IA10000) |
| Nennweite in mm: | 25 |
| Nennweite Fläche in mm²: | 490 |
| Größe allgemein: | 1" |

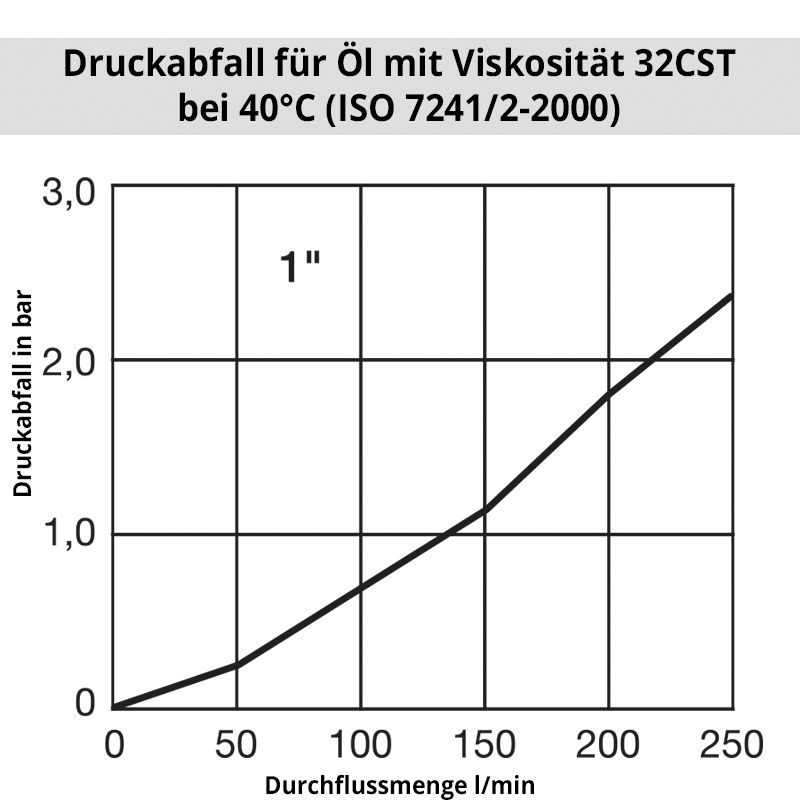

| Vorteile: | Die Serie IA10000 kann mit anderen Fabrikaten der selben Norm gekuppelt werden. Bei dieser Hydraulik-Kupplung hat man einen großen Durchflussquerschnitt, dem ein sehr kleiner Druckabfall gegenübersteht. |
| Betriebsdruck gekuppelt in bar: | 280 |
| Temperaturbereich: | -30°C bis +100°C (NBR) jeweils abhängig vom Durchflussmedium. |
| Absperrung: | Schnellkupplung beidseitig absperrend |
| Anschluss: | Innengewinde 1" |
| Anschlussart: | Innengewinde |
| Material: | Stahl |
| Werkstoff Ventilkörper: | Stahl |
| Werkstoff Entriegelungshülse: | Stahl |
| Werkstoff Ventil: | Stahl |
| Werkstoff Ventilhalter: | Edelstahl |
| Werkstoff Feder Sprengring: | Edelstahl |
| Werkstoff Kugeln/Stifte: | Stahl |
| Gewicht in Kg: | 0,96 |
| Sicherheitsverriegelung: | Nein |
| Einhandbedienung: | Ja |
| Zweihandbedienung: | Nein |
| Kugelverriegelung: | Ja |
| Vakuumtauglich: | Nein |
| Flachdichtend: | Nein |
| Druckeliminator: | Nein |
| Hydraulikbereich: | Ja |
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung.
