Das Kupplungs-System ist beidseitig absperrend, mit freiem Durchgang oder einseitig absperrend lieferbar. Einseitig absperrend nur auf der Kupplungsseite. Auch in Edelstahl lieferbar. Ab Serie 2500 doppelte O-Ring-Abdichtung! Gesamtlänge gekuppelt: 81 mm
| Serie: | T |
| Ventil: | mit |
| Dichtung: | FKM |
| Serie lang: | 2500 |
| Nennweite in mm: | 6,5 |
| Nennweite Fläche in mm²: | 32 |
| Größe allgemein: | 1/4" |

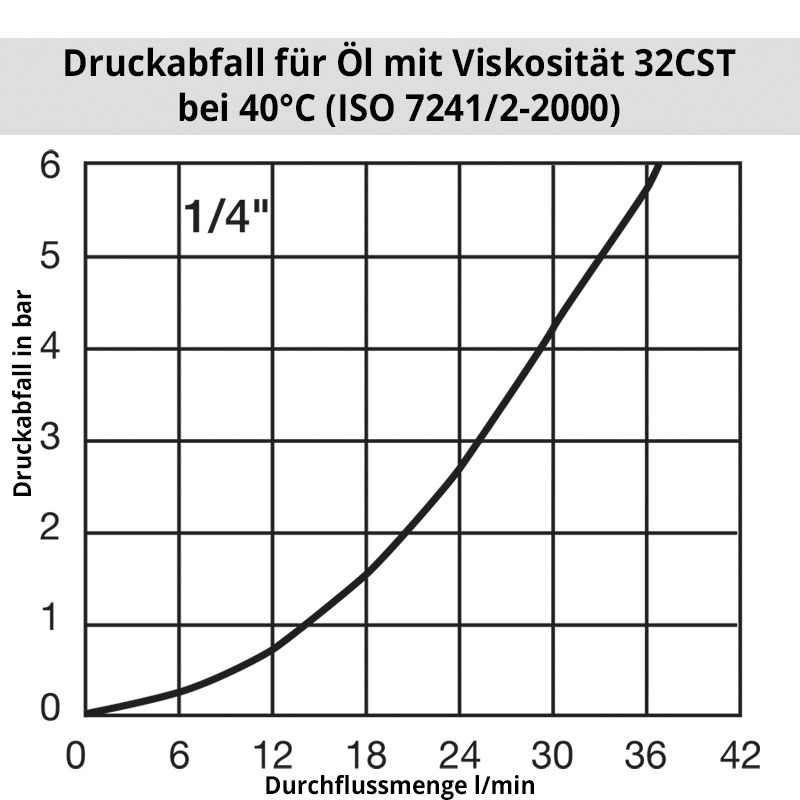

| Vorteile: | Hoher Durchfluss – minimaler Druckabfall. Doppelte Sicherheit durch doppelte O-Ring-Abdichtung. Sicherheits-Schließring verhindert ungewolltes Entkuppeln. Korrosionsbeständig. Kleine Dimensionen. |
| Betriebsdruck gekuppelt in bar: | 450 |
| Temperaturbereich: | -30°C bis +100°C (NBR) -25°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium. |
| Absperrung: | Schnellkupplung beidseitig absperrend |
| Anschluss: | Innengewinde 1/4" |
| Anschlussart: | Innengewinde |
| Material: | Messing |
| Oberfläche: | vernickelt und verchromt |
| Werkstoff Ventilkörper: | Messing |
| Werkstoff Entriegelungshülse: | Stahl gehärtet, verzinkt, passiviert, versiegelt |
| Werkstoff Schließring: | Messing, Zink-Eisen beschichtet, schwarz passiviert, versiegelt |
| Werkstoff Ventil: | Messing |
| Werkstoff Ventilhalter: | Messing |
| Werkstoff Feder Sprengring: | 1.4310 |
| Werkstoff Kugeln/Stifte: | 1.3541 |
| Gewicht in Kg: | 0,15 |
| Sicherheitsverriegelung: | Ja |
| Einhandbedienung: | Ja |
| Zweihandbedienung: | Nein |
| Kugelverriegelung: | Ja |
| Vakuumtauglich: | Nein |
| Flachdichtend: | Nein |
| Druckeliminator: | Nein |
| Hydraulikbereich: | Ja |
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung.
