Kleinste Mini-Industriekupplung, für Luft und Gasanwendungen geeignet. Vorrangig im Medizinbereich, der Didaktik und Modellbau. Bedingter Einsatz bei Flüssigkeiten durch Baugröße.
| Serie: | 02 |
| Dichtung: | ohne Dichtung |
| Serie lang: | 02SF |
| Nennweite in mm: | 1,5 |
| Nennweite Fläche in mm²: | 1,8 |
| Vorteile: | Einhandbedienung. Extrem kleine Einbaumaße. |
| Kompatibilität: | RECTUS Design |
| Druckbereich: | PB = 35 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit. |
| Temperaturbereich: | -20°C bis +100°C (NBR) -40°C bis +120/150°C (EPDM) -15°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium. |
| Absperrung: | Stecker freier Durchgang |

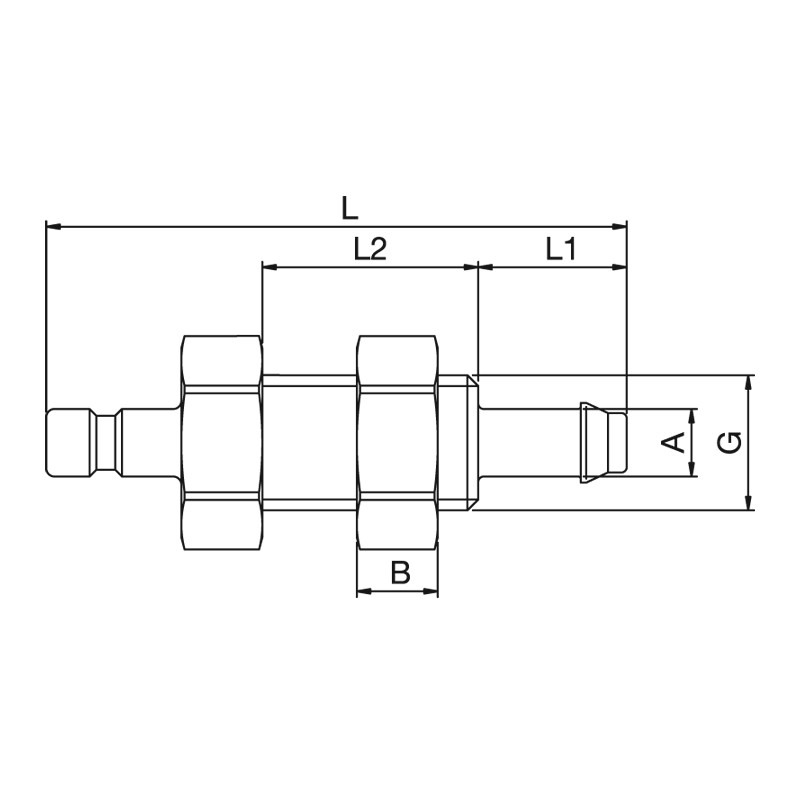

| Anschluss: | Schlauchanschluss in Schottausführung 3mm LW(1/8") |
| Anschluss Beschreibung: | Schlauchanschluss in Schottausführung 3mm LW(1/8") |
| Anschlussart: | Schlauchanschluss |
| Material: | Messing |
| Material Beschreibung: | Messing CuZn39Pb3 2.0401 (außer EH) |
| Oberfläche: | ohne Oberflächenbehandlung |
| Gewicht in Kg: | 0,002 |
| Entlüftungskupplung: | Nein |
| Sicherheitsverriegelung: | Nein |
| Einhandbedienung: | Ja |
| Zweihandbedienung: | Nein |
| Kugelverriegelung: | Nein |
| Stiftverriegelung: | Nein |
| Ultra-FLO-Ventil: | Nein |
| Vakuumtauglich: | Ja |
| Wassertauglich: | Ja |
| Flachdichtend: | Nein |
| Atemlufttauglich / Atemschutz: | Nein |
| Druckeliminator: | Nein |
| Hydraulikbereich: | Nein |
| Pneumatikbereich: | Ja |
| Standardprodukt: | Nein |
| Formenkühlung: | Nein |
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung.
