Mini-Industriekupplung aus den Kunststoffen POM und PVDF. Überdurchschnittliche Durchflussleistungen für flüssige und gasförmige Medien. Große Bandbreite an Materialien und Ventilvarianten. Ein neuartiges Verriegelungssystem aus Kunststoff mit einer griffigen Entriegelungshülse erweitert die Einsatzmöglichkeiten dieser kleinen Schnellverschluss-Kupplung erheblich.
| Serie: | 21 |
| Dichtung: | FKM |
| Serie lang: | 21SB |
| Nennweite in mm: | 5 |
| Nennweite Fläche in mm²: | 20 |
| Vorteile: | Einhandbedienung. Zwei verschiedene Hülsenformen. Die Kupplung ist mit einem beidseitig absperrenden Ventil ausgerüstet und kann deshalb sowohl einseitig absperrend (d.h. Stecker ohne Ventil) als auch beidseitig absperrend (d.h. Stecker mit Ventil) gekuppelt werden. Auch als Durchgangskupplung (d.h. ohne Ventil) ist die Kupplung lieferbar. Die farbige Kennzeichnung der Kupplung und des jeweiligen Steckers bietet die Gewähr, dass ein Verwechseln der Medien beim Kuppeln ausgeschlossen wird. |
| Druckbereich: | PB = 10 bar (POM bei 20°C) PB = 8 bar (PVDF bei 20°C) maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit. |
| Temperaturbereich: | -20°C bis +80°C (POM) -20°C bis +120°C (PVDF) jeweils abhängig vom Durchflussmedium. |
| Absperrung: | Stecker beidseitig absperrend |

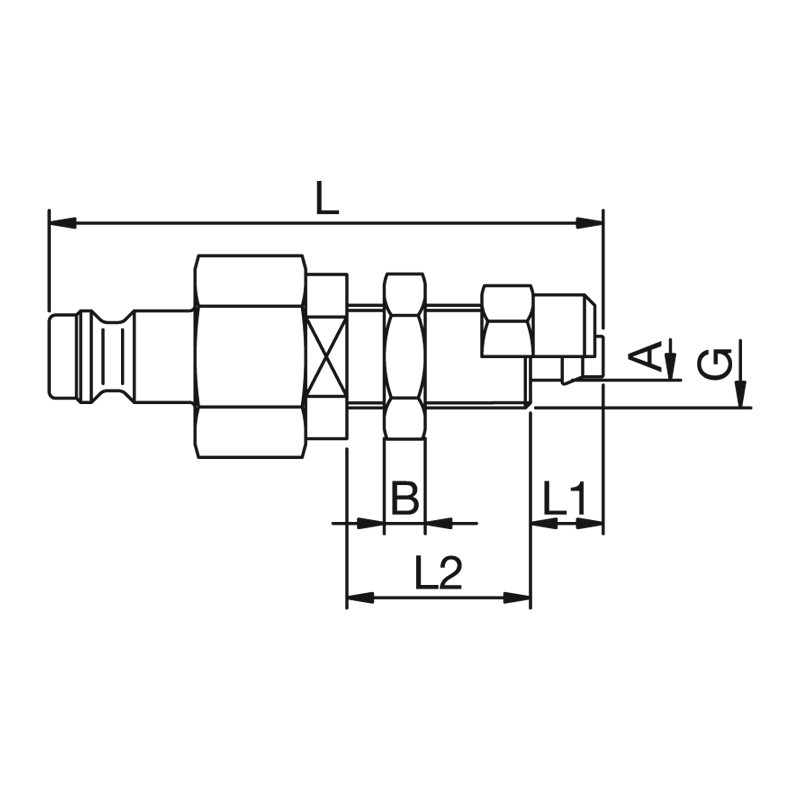

| Anschluss: | Schottausführung 4 x 6 mm |
| Anschluss Beschreibung: | Schottausführung 4 x 6 mm |
| Anschlussart: | Überwurfverschraubung |
| Material: | PVDF |
| Material Beschreibung: | PVDF |
| Dichtung Beschreibung: | Fluorkautschuk |
| Oberfläche: | ohne Oberflächenbehandlung |
| Kodierung: | B = blau |
| Werkstoff Ventil: | PVDF, weiß |
| Werkstoff Feder Sprengring: | Edelstahl 1.4571 |
| Werkstoff Dichtung: | Viton® |
| Gewicht in Kg: | 0,015 |
| Kodiert: | Ja |
| Entlüftungskupplung: | Nein |
| Sicherheitsverriegelung: | Nein |
| Einhandbedienung: | Ja |
| Zweihandbedienung: | Nein |
| Kugelverriegelung: | Nein |
| Stiftverriegelung: | Nein |
| Ultra-FLO-Ventil: | Nein |
| Vakuumtauglich: | Ja |
| Wassertauglich: | Nein |
| Flachdichtend: | Nein |
| Atemlufttauglich / Atemschutz: | Nein |
| Druckeliminator: | Nein |
| Hydraulikbereich: | Nein |
| Pneumatikbereich: | Ja |
| Standardprodukt: | Nein |
| Formenkühlung: | Nein |
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung.
